Para evitar defeitos, barulhos e retorno, a manutenção no sistema das pastilhas e discos de freio, precisam de atenção!
Parte essencial do sistema de freios, pastilhas e requerem uma manutenção periódica, principalmente em veículos automáticos.
Como os veículos automáticos não possuem embreagem, os motoristas utilizam com maior frequência o pedal de freio para redução da velocidade.
Quando a transmissão do veículo não possui mudanças de marchas sequenciais, ou ainda não possuem aletas atrás do volante – Paddle Shift, o desgaste das pastilhas de freio ocorre de maneira mais acentuada.
Veja Também:
Pastilhas de Freio: Tudo que Você Precisa Saber!
Você Sabe Como Funciona o Sistema de Freio Retarder?
A Fremax, realizou o vídeo abaixo, com procedimentos detalhados sobre como realizar a troca dos discos e pastilhas dianteiras, além da regulagem das lonas traseiras.
A Fremax, realizou o vídeo abaixo, com procedimentos detalhados sobre como realizar a troca dos discos e pastilhas dianteiras, além da regulagem das lonas traseiras.
No vídeo, ainda são mostradas algumas dicas sobre:
- Fluído de freio – quando trocar e qual Dot utilizar
- Ferramenta – uso correto da ferramenta pneumática e micrômetro
- Avaliação visual – verificação de rebarbas no disco de freio
- Espessura do disco – qual a tolerância correta de medida
- Procedimentos para sangrar corretamente o freio
- Como retornar o êmbolo para troca do fluido de freio
- Como travar a pinça de freio para realizar a manutenção do freio
- Inspeção para verificar a medida da pastilha de freio
- Verificação do empenamento do cubo de roda
- Como montar corretamente as pastilhas de freio
- Espessura da lona de freio
- Limpeza do freio a tambor
- Lubrificação da sapata de freio
- Limpeza do cilindro mestre
Manutenção nos freios do Kia Soul 2009 do canal O Mecânico
Abaixo, o Kia Soul 2009/2010 com câmbio de 4 velocidades, aos 113.000 km apresentou os discos dianteiro de freio com desgaste elevado.
Abaixo, o Kia Soul 2009/2010 com câmbio de 4 velocidades, aos 113.000 km apresentou discos dianteiro de freio com desgaste elevado.
O proprietário relatou que o sistema fazia ruídos durante as frenagens.
Quando o sistema foi desmontado, foi confirmado que os discos dianteiros estavam com desgaste acentuado e com menor espessura, verificando o catálogo do fabricante e as pastilhas de freio necessitavam de substituição.
Procedimento completo da troca dos disco freio e pastilha do Kia Soul 2009/2010
Processo de retirada:
Passo 1: Utilize a pneumática para soltar os parafusos da roda

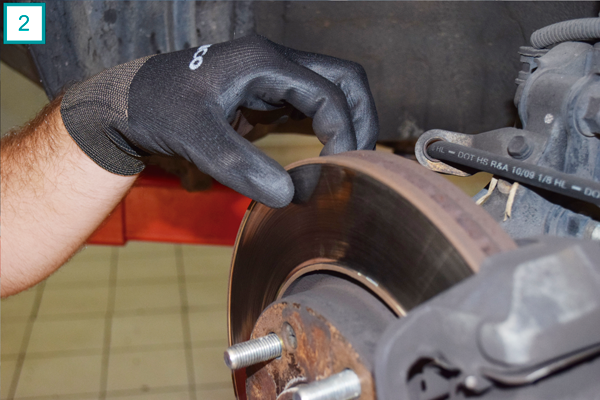

Passo 2: Realizar a medição do disco de freio com paquímetro ou micrômetro
Fonte: O Mecânico

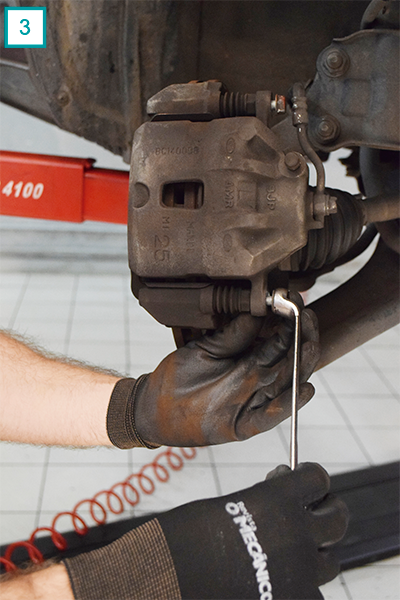

Passo 3: Utilizar chave estrela 14 mm, para soltar os parafusos de fixação da pinça
Fonte: O Mecânico

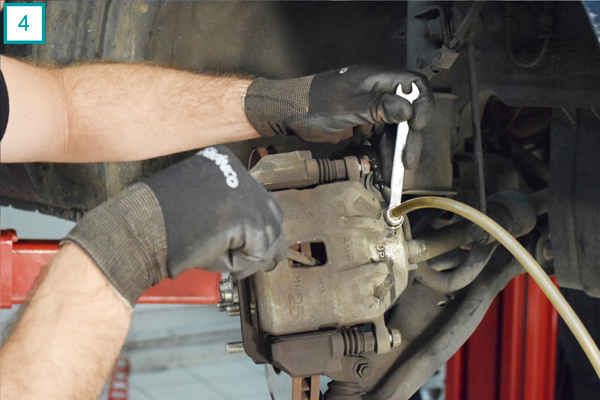

Passo 4: Abra o sangrador e retorne o êmbolo com o sargento. Utilize a chave 10 mm e solte o parafuso do sangrador
Fonte: O Mecânico

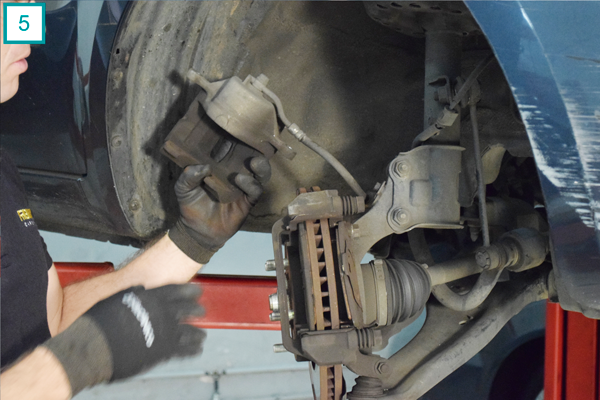

Passo 5: Remova os parafusos da pinça
Fonte: O Mecânico

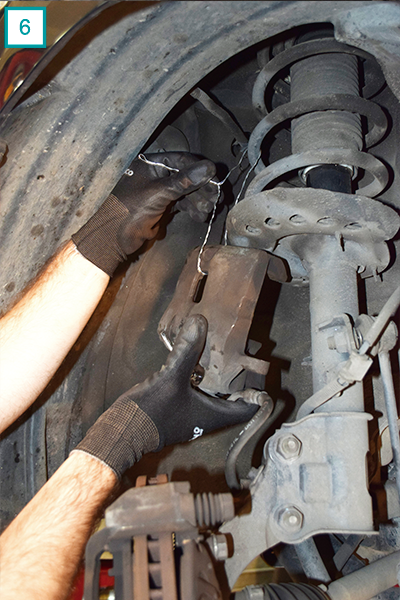

Passo 6: Com o auxílio de um arame ou abraçadeira plástica, fixe a pinça a mola
Fonte: O Mecânico

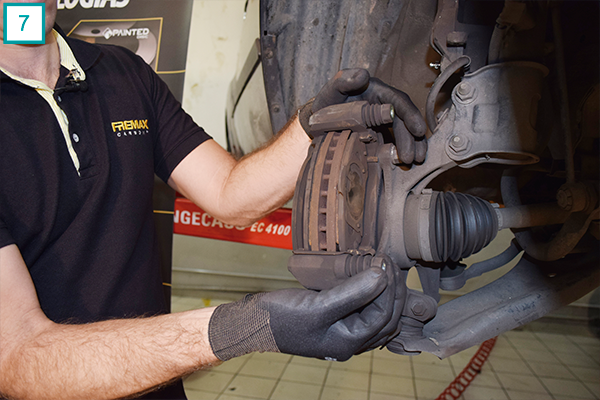

Passo 7: Verifique se os deslizantes não estão engripados
Fonte: O Mecânico

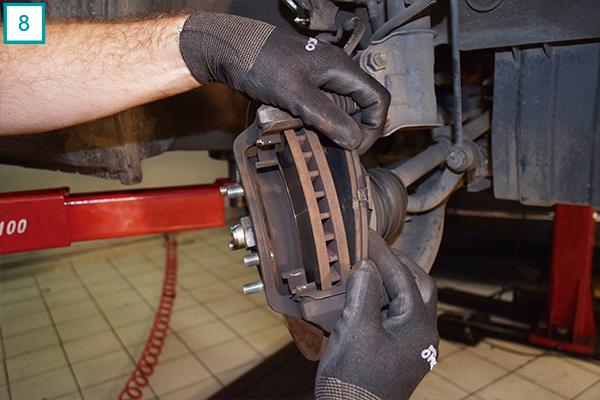

Passo 8: Remova as pastilhas (elas possuem limitador de curso)
Fonte: O Mecânico

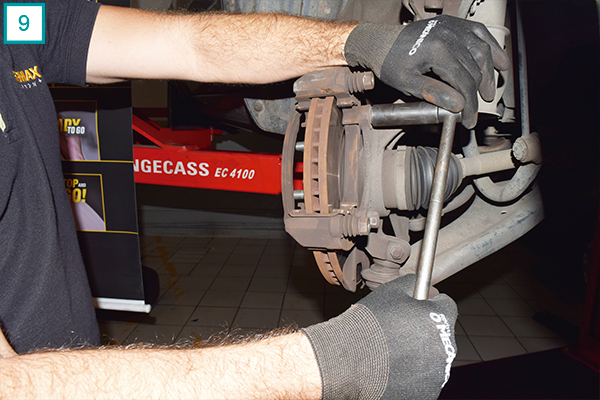

Passo 9: Remova os parafusos de fixação do cavalete com chave 17 mm
Fonte: O Mecânico

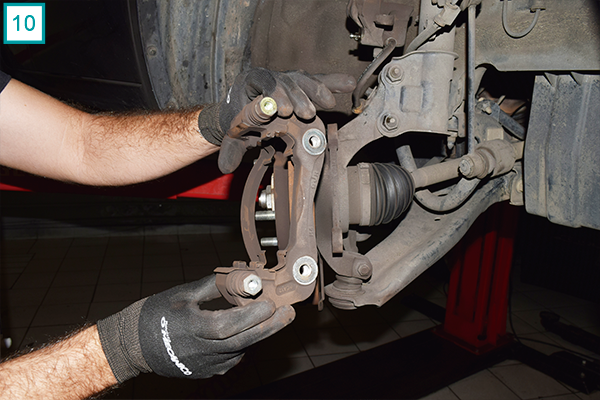

Passo 10: Remova o cavalete
Fonte: O Mecânico

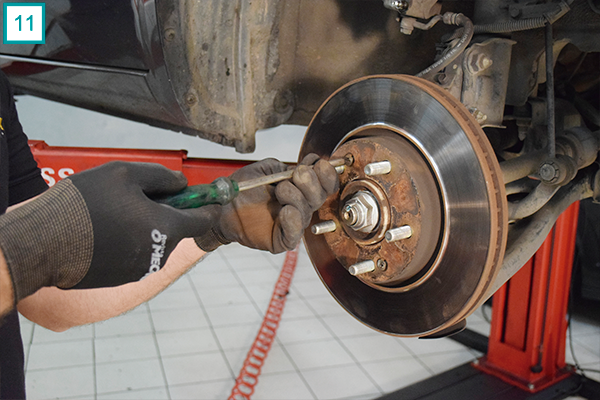

Passo 11: Utilize uma chave philips para retirar os dois parafusos de fixação do disco
Fonte: O Mecânico

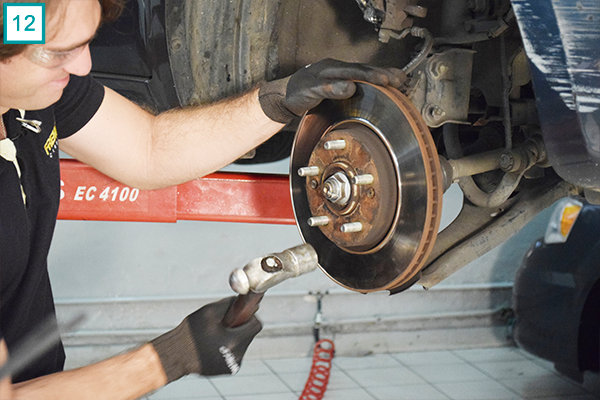

Passo 12: Remova o disco (aplique desengripante ou bata com um martelo de borracha)
Fonte: O Mecânico
Preparação para montagem:

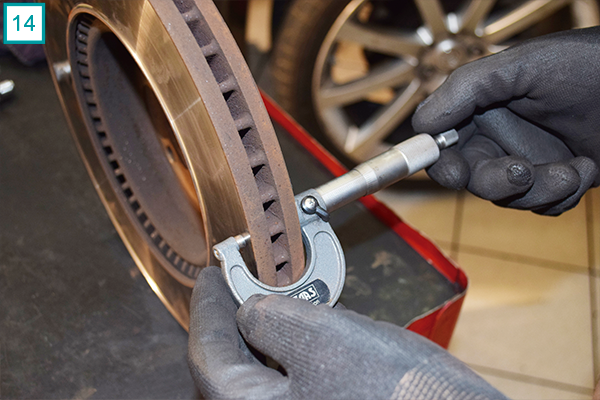

Passo 14: O desgaste do disco de freio do Kia estava cm 23,6 mm, valor abaixo do recomendado de 24,4 mm. O disco novo tem 26 mm
Fonte: O Mecânico

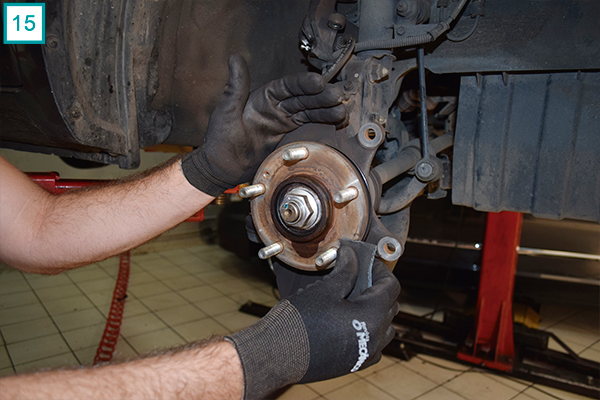

Passo 15: Limpe o cubo de roda com uma lixa
Fonte: O Mecânico

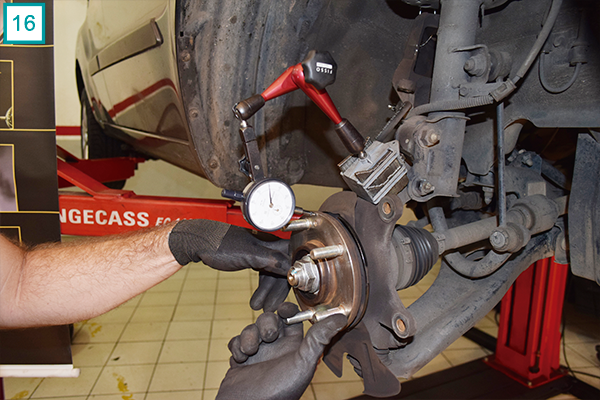

Passo 16: Utilize um relógio comparador para medir o empenamento do cubo de roda. A tolerância máxima é de 0,05 mm
Fonte: O Mecânico
Montagem
Passo 17: Coloque o disco novo no cubo e prenda os parafusos-guia com a chave philips

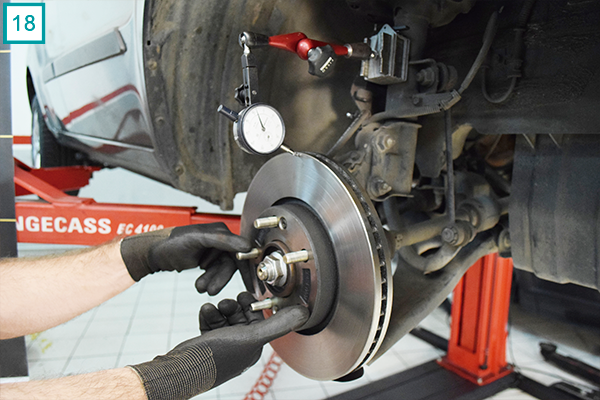

Passo 18: Verifique o empenamento do disco com o auxílio do relógio comparador
Troca do disco de freio e pastilha
Fonte: O Mecânico
Passo 19: Use graxa a base de silício ou graxa náutica nos pinos deslizantes. Nunca utilize graxa derivado do petróleo.
Passo 20: Posicione o cavalete no carro

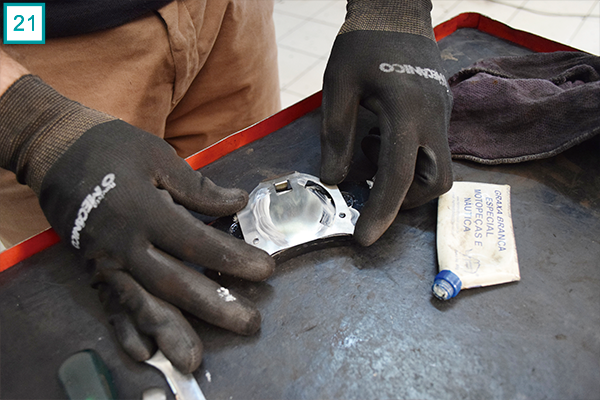

Passo 21: Aplique a graxa à base de sabão de lítio dos pontos de apoio das pastilhas novas
Fonte: O Mecânico

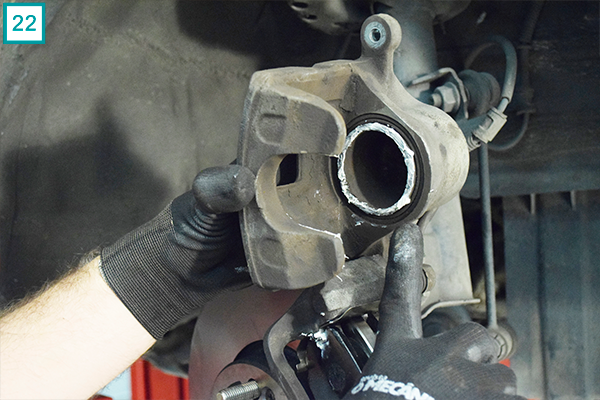

Passo 22: Lubrifique o êmbolo
Fonte: O Mecânico

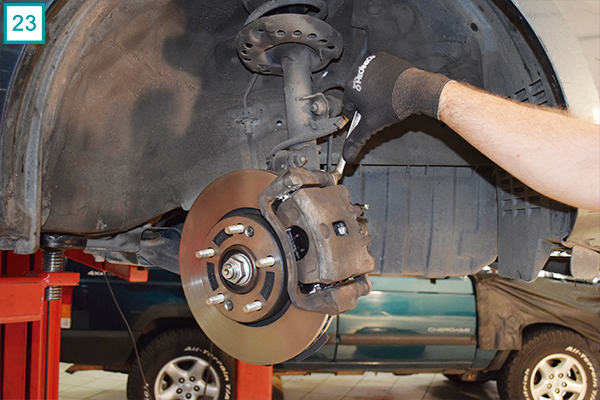

Passo 23: Coloque a pinça no cavalete e fixe-a com os parafusos. Faça o aperto com a chave 15 mm.
Fonte: O Mecânico
Créditos: O Mecânico
