Veja Como Regular o Carburador Solex H34 do Ford Maverick!

Ford Maverick

Confira o processo passo a passo para fazer a regulagem do carburador H34 Solex do Ford Maverick!

O Maverick foi e ainda é um dos automóveis mais icônicos da história do automobilismo brasileiro e fez história com seu moto que era o mesmo usados nos Ford Mustang.

O Ford Maverick foi fabricado no Brasil entre 1973 e 1979 em versões exclusivas com motores 4 e 6 cilindros.

Veja mais:

Como Acabar Com o Problema de Afogamento nos Carburadores?

Veja um Carburador Quadrijet e Seus Estágios de Acionamento!

O carburador Solex H34 é um carburador duplo inverso, de acionamento mecânico e estágios sucessivos.

Ele é composto por duas partes principais: tampa e corpo.

A tampa do carburador, além do tubo de entrada de combustível e da válvula agulha, estão colocados o tubo injetor, com sua válvula de retenção do tipo plaqueta, o tubo de saída do econostat, os canais de aeração da cuba e o dispositivo de partida a frio de acionamento manual, constituído de uma única borboleta, agindo no primeiro corpo do carburador.

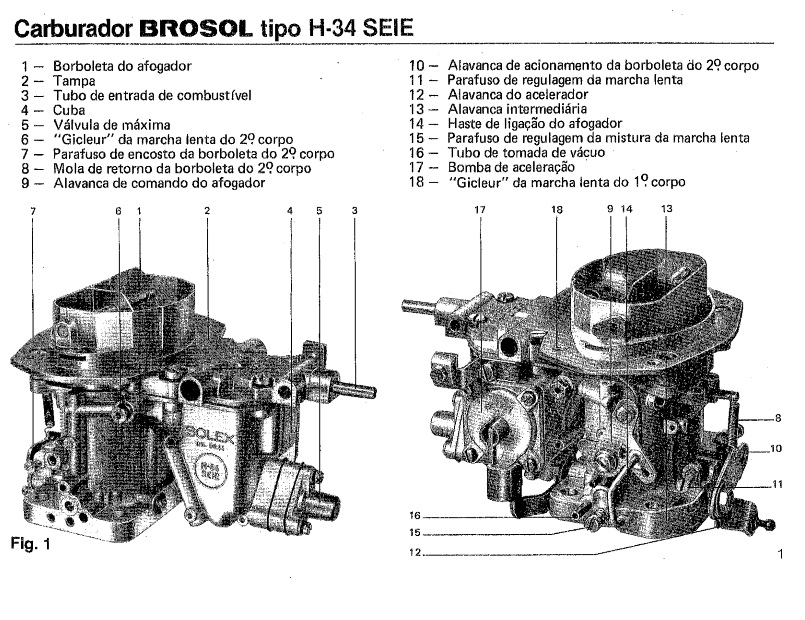

Carburador Brosol H-34
Carburador Brosol H-34

Fonte: Opaleiros do Paraná

No corpo do carburador estão localizadas as borboletas do acelerador com suas alavancas de acionamento, além das câmaras de mistura, venturis, difusores e a cuba de nível constante com todos os elementos necessários à preparação da mistura, como a boia, gliclês, entre outros.

Sistema econostat

O sistema do econostat do carburador Solex H-34 é do tipo simples, constituído por um tubo situado na tampa e voltado para o interior da câmera de mistura do 2º corpo, numa região sujeita a ação da depressão criada pela velocidade do ar aspirado pelo motor.

A ligação do tubo com a cuba de nível constante é feita por um canal usinado no corpo do carburador.

Nos regimes de alta rotação e de carga elevada, a depressão atua no interior do circuito, por meio do tubo de saída e do canal usinado, indo agir no combustível que flui para a câmara de mistura, juntando-se à corrente de ar que passa por ela, adequando perfeitamente a mistura combustível e permitindo dispor da máxima potência do motor com mínimo consumo.

Confira neste vídeo de como fazer a regulagem do carburador H34 Solex do Ford Maverick.

Regulagens do carburador Solex H-34 do Maverick do canal Biu Diaz

Crédito da foto da capa do Blog: pinterest

Crédito do texto: Opaleiros do Paraná
